Konstruktion der Forschungsplattform

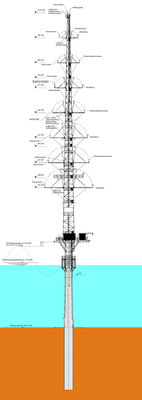

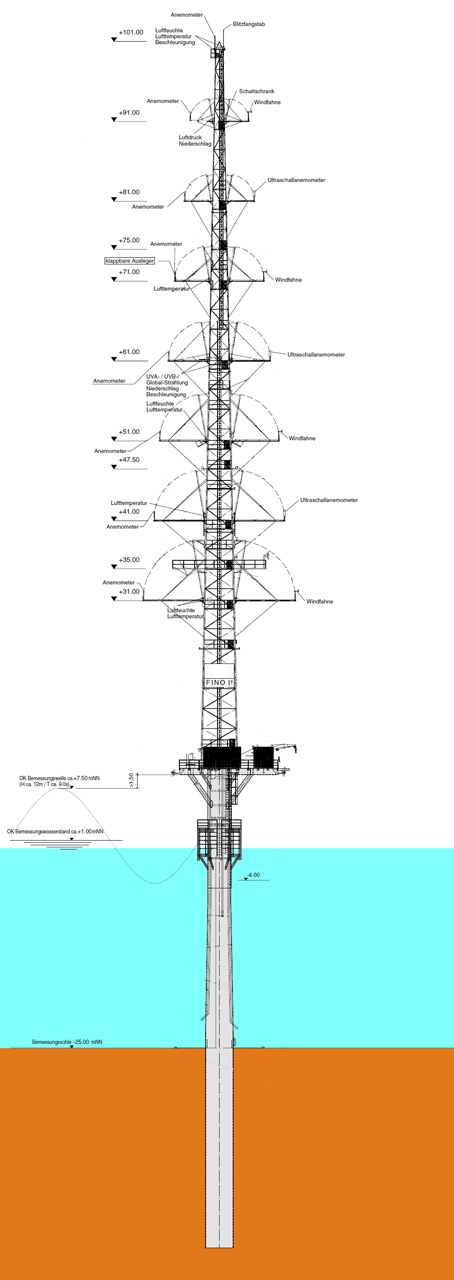

Eine Konstruktionsübersicht der FINO2-Plattform

FINO 2 setzt sich im Wesentlichen aus folgenden Stahlbaueinheiten zusammen:

Monopile:
50 m Stahlrohr
konischen Durchmesser von 3300 mm bis 2700 mm
Wandstärke bis 63 mm
zuzüglich Kolkzuschlag 25 m tief in den Meeresgrund eingebracht

Transitionpiece:
Offshore auf das Monopile aufgesetzt und vergroutet
Länge 15 m
Durchmesser 2800 mm
Wandstärke 40 mm

Plattformdeck:
Trägerrostkonstruktion auf 10 m ü NN
Kantenlänge ca.12,20 x 12,20 m mit Zwischenabstützungen als Raumtragwerk Montage auf Transitionpiece erfolgte bereits onshore

Schiffsanleger:
Raumtragwerk auf 2,50 m ü NN
bestehend aus zwei Bootsanlegerkonstruktionen mit ca. 1,50 x 2,0 m Podestflächen

Windmessmast:
Gittermast aus Rohrprofilen
Onshore in 4 Schüssen vorgefertigt
Offshore auf Plattformdeck montiert
Grundfläche 4,50 x 4,50 m
Fläche an der Spitze 100 m ü NN: 0,90 x 0,90 m.

Die Stahlbaukonstruktionen wurden in verschiedenen Produktionsprozessen an Land hergestellt und ausrüstungstechnisch vorinstalliert. Die seeseitige Errichtung von FINO 2 gliederte sich in zwei Offshore-Einsätzen. Zuerst wurde der Monopile gerammt. Im 2. Einsatz erfolgten das Aufsetzen des kompletten Plattformsegments sowie die anschließende Montage des vierteiligen Gittermastes.
